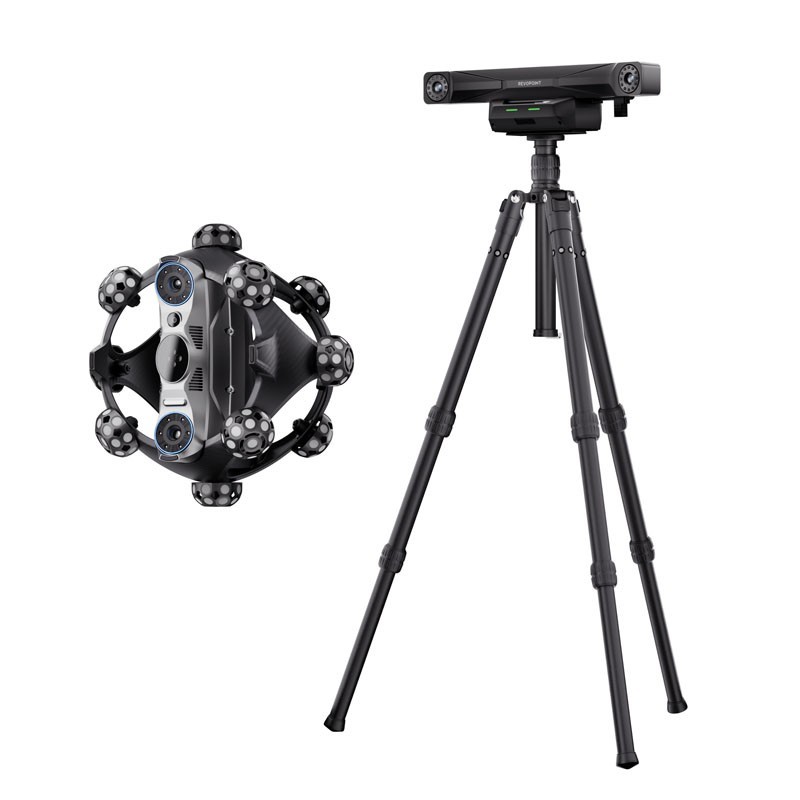

Revopoint Trackit SR – Sistema di Scansione 3D Ottico Wireless per Misurazioni ad Alta Precisione
Revopoint Trackit SR è un sistema professionale di scansione 3D ottica wireless progettato per la digitalizzazione rapida e precisa di oggetti di qualsiasi dimensione, da piccoli componenti fino a oggetti di 4 metri. Il sistema combina uno scanner laser ad alte prestazioni con un sistema di tracciamento ottico che monitora continuamente la posizione dello scanner, garantendo una scansione stabile e un'elevata precisione senza la necessità di applicare marker direttamente sull'oggetto. Con una precisione per singolo fotogramma fino a 0,02 mm, una precisione volumetrica di 0,02 mm + 0,04 mm/m e una velocità di scansione fino a 2 milioni di punti al secondo, Trackit SR è progettato per applicazioni industriali avanzate come controllo qualità, reverse engineering, sviluppo prodotto e ispezione dimensionale.
Standard Edition o CMM Edition
Revopoint Trackit SR è disponibile in due versioni, entrambe basate sulla stessa potente piattaforma di scansione.
- Standard Edition è progettata per scansioni ad alta precisione, digitalizzazione, reverse engineering e controllo qualità ottico.
- CMM Edition aggiunge il supporto alla misurazione tattile (Coordinate Measuring Machine). Combinando la scansione 3D ottica con una sonda a contatto, è possibile effettuare ispezioni dimensionali estremamente precise, anche su geometrie per le quali una sonda tattile offre una maggiore precisione o dove la scansione ottica presenta dei limiti. La versione CMM Edition è quindi particolarmente indicata per applicazioni avanzate di controllo qualità negli ambienti produttivi.
Precisione di Livello Metrologico
Il sistema offre un'eccellente precisione di misurazione di livello industriale. Con una precisione per singolo fotogramma fino a 0,02 mm e una precisione volumetrica di 0,02 mm + 0,04 mm/m, garantisce risultati di misurazione affidabili e tracciabili.
Tre Modalità Laser Ottimizzate
Dotato di tecnologia laser blu, Trackit SR offre tre versatili modalità di scansione: 30 linee laser incrociate per una rapida acquisizione dei dati, 17 linee laser parallele per scansioni altamente dettagliate e una singola linea laser per cavità profonde.
Acquisizione Dati ad Alta Velocità
Con una velocità di scansione fino a 2.000.000 di punti al secondo, il sistema acquisisce geometrie complesse e superfici di grandi dimensioni in tempi ridotti.
Ampio Volume di Tracciamento Ottico
Il sistema professionale di tracciamento wireless offre un ampio volume di tracciamento ottico fino a 3 m³, rendendolo ideale per oggetti con dimensioni comprese tra 10 mm e 4 metri.
Libertà Wireless e Struttura Robusta
Dotato di Wi-Fi 6 per una comunicazione rapida, stabile e completamente wireless. Lo scanner presenta un robusto telaio in fibra di carbonio e un resistente involucro in policarbonato, progettato per l'utilizzo in ambienti industriali esigenti.
Progettato per l'Industria
Ideale per il controllo qualità, il reverse engineering e lo sviluppo prodotto. Grazie all'esportazione diretta in formati universali tra cui PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, i dati acquisiti possono essere integrati facilmente nei flussi di lavoro CAD/CAM.
Tre Modalità di Scansione per la Massima Flessibilità
Trackit SR dispone di tre modalità laser dedicate, che consentono di effettuare scansioni efficienti sia di dettagli fini sia di oggetti di grandi dimensioni.
- Fine Mode con 30 linee laser blu incrociate per acquisire il massimo livello di dettaglio e ottenere la massima precisione.
- Far Mode con 17 linee laser blu parallele per una scansione rapida di oggetti di grandi dimensioni.
- Deep Hole Mode con una singola linea laser blu per acquisire cavità profonde e aree difficili da raggiungere.
Le dimensioni consigliate degli oggetti vanno da 10 mm a 4 metri, mentre il sistema di tracciamento ottico offre un volume di tracciamento fino a 3 m³. Con una distanza di lavoro di 800–2500 mm, gli utenti possono muoversi liberamente durante la scansione senza compromettere la precisione delle misurazioni.
Flusso di Lavoro Wireless per Applicazioni Industriali
Sia lo scanner sia il tracker comunicano tramite Wi-Fi 6, riducendo al minimo la gestione dei cavi e rendendo il sistema facile da utilizzare sia in produzione sia presso le sedi dei clienti. Lo scanner è dotato di un robusto telaio in fibra di carbonio e di un resistente involucro in policarbonato, progettato per l'uso professionale quotidiano. I dati acquisiti possono essere esportati nei formati PLY, OBJ, STL, ASC, 3MF, GLTF e FBX, garantendo un'integrazione ottimale con la maggior parte dei software CAD, metrologici e di reverse engineering.
