3DMakerpro Turtle - Un unico sistema di scansione per oggetti di diverse dimensioni
La serie 3DMakerpro Turtle utilizza un approccio modulare alla scansione 3D. Invece di affidarsi a un'unica configurazione ottica per qualsiasi oggetto, il sistema offre tre moduli di scansione intercambiabili sviluppati per diversi campi di lavoro. Scegli il Modulo S quando la priorità sono i dettagli fini, il Modulo M per scansioni d'uso generale, o il Modulo L quando lavori con oggetti di dimensioni notevolmente superiori.
Il modulo di scansione stesso può essere collegato direttamente a un computer compatibile. Aggiungi il Turtle Control Pad quando desideri un flusso di lavoro portatile e autonomo, con scansione, elaborazione ed esportazione gestite direttamente sul dispositivo.
Tre moduli per tre diversi campi di lavoro
I tre moduli Turtle utilizzano configurazioni ottiche indipendenti anziché estendere un singolo campo di scansione a ogni applicazione. Ciò consente di selezionare il modulo che meglio si adatta alle dimensioni fisiche e al livello di dettaglio richiesto per ciascun progetto.
Modulo S - Precisione per piccoli oggetti
Il Modulo S è progettato per oggetti di dimensioni comprese tra circa 10 e 300 mm. Con un'accuratezza dichiarata fino a 0,01 mm e una risoluzione fino a 0,05 mm, è l'opzione focalizzata sul dettaglio della gamma Turtle. Le applicazioni tipiche includono miniature, componenti per gioielleria, oggetti di ambito dentale e altri componenti compatti in cui la geometria superficiale fine è fondamentale.
Modulo M - Il tuttofare versatile
Il Modulo M copre un ampio campo di oggetti tipici tra circa 15 e 1.500 mm. Combina un'accuratezza fino a 0,03 mm con una risoluzione di 0,07 mm ed è pensato come opzione d'uso generale per la scansione quotidiana. È ideale per statuette, parti meccaniche, caschi, calzature, modelli stampati e molti oggetti di medie dimensioni.
Modulo L - Creato per scansioni di grande formato
Il Modulo L è destinato a oggetti di dimensioni comprese tra circa 100 e 2.000 mm. La sua area di acquisizione singola più grande (600 x 450 mm) e una distanza di lavoro maggiore lo rendono più adatto ad applicazioni quali mobili, componenti automobilistici, grandi pannelli e scansioni a corpo intero. L'accuratezza è specificata fino a 0,05 mm con una risoluzione di 0,10 mm.
Tre modi per configurare il tuo scanner
Il modulo selezionato determina le dimensioni dell'oggetto che sei in grado di scansionare, mentre la configurazione fisica determina come lavori attorno ad esso. Turtle supporta configurazioni manuali, modulari separate e cablate; i moduli di scansione possono essere utilizzati in tutte queste diverse modalità.
L'uso manuale con il Turtle Control Pad offre una configurazione portatile e priva di cavi. Separare il modulo dal Control Pad può rendere più facili da raggiungere gli angoli difficili e le aree ristrette, mentre un collegamento cablato diretto a un computer crea una postazione di lavoro convenzionale per sessioni di scansione più lunghe o focalizzate sulle prestazioni.

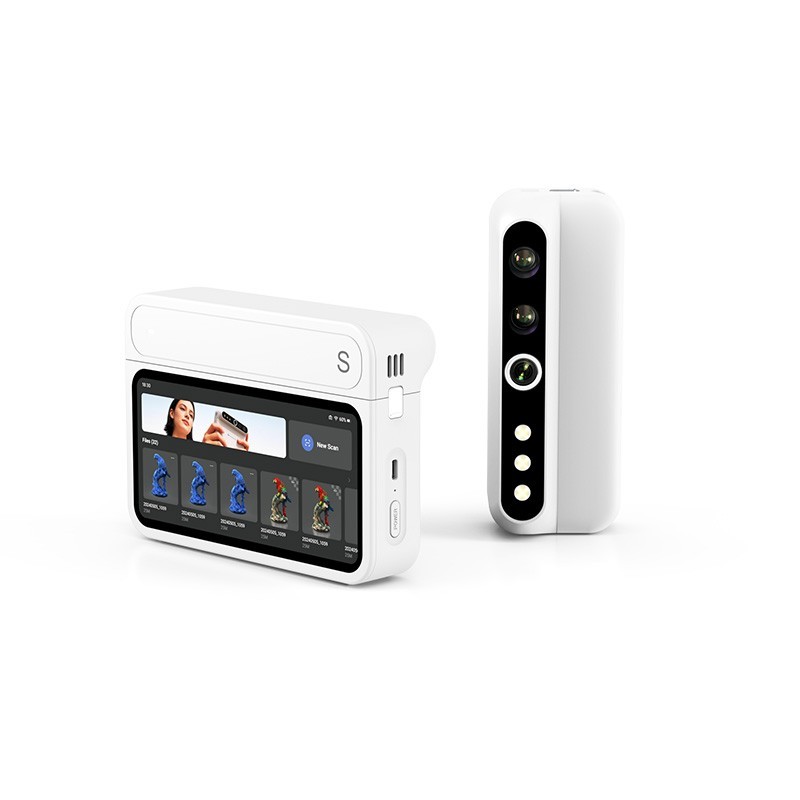

Scansione autonoma con il Turtle Control Pad
Il Turtle Control Pad opzionale trasforma un modulo di scansione Turtle in un sistema autonomo. Acquisisci, elabora, rivedi ed esporta i dati di scansione direttamente sul dispositivo senza dover mantenere un laptop collegato.
Il Control Pad è dotato di un display AMOLED 2K da 6,4 pollici, 16 GB di RAM e 256 GB di memoria SSD. I dati di scansione completati possono essere esportati come nuvole di punti ASC o PLY e mesh OBJ o STL per un'ulteriore elaborazione in flussi di lavoro 3D, CAD e di slicing compatibili.
Il display integrato consente inoltre di ispezionare la geometria acquisita direttamente sul dispositivo. Questo è particolarmente utile quando si scansiona lontano da una postazione fisso, in quanto il risultato può essere verificato prima di spostarsi dall'oggetto o dalla posizione.
Scansione senza marker con tracciamento basato sulle caratteristiche geometriche
Turtle utilizza la geometria visibile e la texture dell'oggetto per l'allineamento geometrico, consentendo di scansionare molti oggetti senza dover applicare marker di tracciamento in precedenza. Ciò riduce la preparazione ed elimina la necessità di staccare i marker dall'oggetto dopo la scansione.
Superfici molto lisce o prive di dettagli possono comunque risultare difficili da identificare per il sistema di tracciamento. In queste situazioni, 3DMakerpro consiglia di utilizzare un leggero strato di spray opacizzante per scansione per introdurre ulteriori dettagli superficiali visibili. Anche oggetti lucidi, trasparenti e altamente riflettenti possono trarre beneficio dallo spray per scansione.
Ripresa dopo la perdita del tracciamento
In caso di perdita temporanea del tracciamento, Turtle è in grado di riposizionarsi rispetto alla geometria già acquisita. È sufficiente puntare di nuovo lo scanner verso un'area precedentemente scansionata e il sistema ripristinerà la sua posizione consentendo di proseguire la scansione invece di riavviare l'intero progetto.
Fino a 30 fps con collegamento a PC
Tutti e tre i moduli di scansione operano a 10 fps nella configurazione autonoma e supportano una modalità ad alto frequenza di fotogrammi fino a 30 fps quando collegati a un PC. La frequenza di fotogrammi più elevata garantisce un'anteprima più reattiva durante il movimento attorno all'oggetto e rende più facile mantenere un movimento di scansione fluido.
Calibrazione automatica al cambio di modulo
I moduli S, M e L sono progettati per essere sostituiti tra una scansione e l'altra. Quando un modulo viene collegato, i relativi dati di calibrazione vengono caricati automaticamente, eliminando la necessità di eseguire una procedura manuale con tavola di calibrazione ogni volta che si modifica la configurazione dello scanner.
I moduli vengono sostituiti tra le singole scansioni e non durante una scansione attiva. Termina o interrompi la scansione corrente prima di installare un altro modulo e aprire il progetto successivo.
Sensore da 2,3 MP e acquisizione della texture a colori
Ciascun modulo di scansione Turtle utilizza un sensore da 2,3 MP e supporta texture a colori a 24 bit. Rispetto al sensore precedente preso a riferimento da 3DMakerpro, il sensore di Turtle garantisce il 76% di pixel in più, aiutando a catturare informazioni geometriche più fini e dati di texture più ricchi.
I tre moduli combinano la piattaforma del sensore condivisa con diverse aree di acquisizione e distanze di lavoro, consentendo al sistema di mantenere un focus specifico del modulo su precisione, versatilità o copertura di grande formato.
Software di scansione JMStudio
Il software JMStudio di 3DMakerpro supporta il flusso di lavoro di scansione dalla connessione del dispositivo e dall'acquisizione in tempo reale fino all'ottimizzazione e all'esportazione. I formati di esportazione supportati includono STL, OBJ, PLY e ASC, consentendo ai dati di scansione di proseguire verso flussi di lavoro di elaborazione mesh, reverse engineering, CAD, visualizzazione o stampa 3D.
Turtle può inoltre esportare formati standard di nuvole di punti e mesh senza vincolare i dati di scansione a un formato proprietario per le successive elaborazioni.
Quale modulo Turtle dovresti scegliere?
Scegli il Modulo S quando la maggior parte del tuo lavoro riguarda oggetti compatti e dettagli superficiali fini. Offre l'accuratezza e la risoluzione dichiarate più elevate della gamma Turtle ed è la scelta naturale per miniature, componenti per gioielleria e altri soggetti piccoli di precisione.
Scegli il Modulo M se hai bisogno dell'opzione d'uso generale più ampia. Il suo esteso campo di oggetti tipici lo rende adatto agli utenti che scansionano molti tipi diversi di parti ed oggetti e non si specializzano principalmente in soggetti molto piccoli o molto grandi.
Scegli il Modulo L quando la priorità principale sono gli oggetti di grandi dimensioni. La sua area di acquisizione notevolmente più ampia e la distanza di lavoro maggiore sono progettate per mobili, scansioni corporee, componenti automobilistici e altre applicazioni in cui è vantaggioso coprire una maggiore superficie per singolo fotogramma.
Poiché il sistema Turtle è modulare, è possibile aggiungere ulteriori moduli in seguito in base all'evoluzione delle proprie esigenze di scansione. Il Turtle Control Pad funziona con tutti e tre i moduli della serie Turtle. I moduli Turtle e il Turtle Control Pad sono specifici per la serie Turtle e non sono compatibili con i modelli di scanner 3DMakerpro precedenti.
Collegato al computer o completamente portatile
Un modulo di scansione Turtle non richiede il Control Pad se utilizzato con un computer compatibile. Collega il modulo direttamente al computer per la scansione e accedi alla modalità ad alta frequenza di fotogrammi tramite PC.
Il Control Pad è necessario quando si desidera utilizzare il sistema come scanner portatile autonomo. Il Control Pad da solo non può effettuare scansioni senza un modulo di scansione Turtle collegato.
