Scansione 3D automatizzata per una maggiore produttività

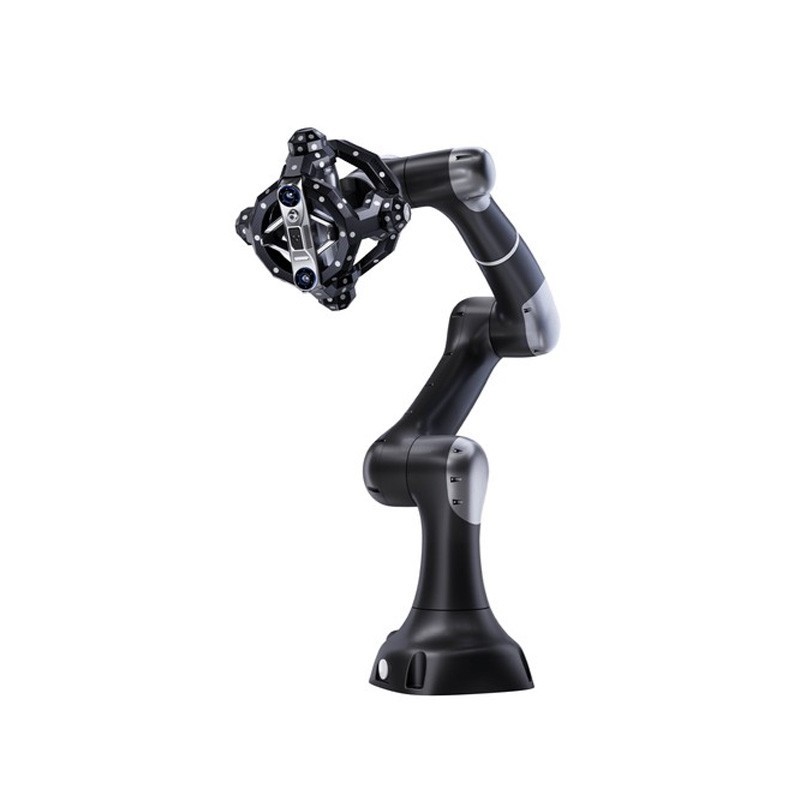

Metrohub automatizza l'intero processo di scansione, riducendo la necessità di operazioni manuali lunghe e dispendiose in termini di tempo. Il robot collaborativo Vbot 9 esegue movimenti di scansione complessi con elevata precisione e ripetibilità, rendendo il sistema ideale per la scansione in serie, l'ispezione dimensionale, la First Article Inspection (FAI) e i flussi di lavoro automatizzati in produzione.
Con un raggio operativo di 919 mm e una capacità di carico massima di 5 kg, Vbot 9 può gestire in modo efficiente un'ampia gamma di componenti. La combinazione tra automazione robotica e scansione ottica 3D crea un flusso di lavoro stabile, in cui la stessa sequenza di misurazione può essere ripetuta ottenendo risultati costanti.
Scanner 3D a tracciamento ottico Trackit
Metrohub utilizza lo scanner 3D a tracciamento ottico Revopoint Trackit, un avanzato sistema di misurazione sviluppato per la metrologia industriale e la scansione ad alta precisione. Dotato di 30 linee laser blu a croce e una linea laser blu singola, il sistema acquisisce fino a 1.500.000 punti al secondo e genera nuvole di punti dettagliate per l'analisi e la misurazione.
La tecnologia di tracciamento ottico elimina la necessità di applicare marker direttamente sul pezzo, semplificando la preparazione e riducendo i tempi di configurazione prima dell'inizio della scansione. Trackit offre un'accuratezza volumetrica fino a 0,025 mm + 0,04 mm × L (m) ed è adatto sia a piccoli componenti di precisione sia a parti industriali di dimensioni maggiori.
Cobot Vbot 9 – Automazione robotica flessibile
Il braccio robotico collaborativo Vbot 9 è progettato per la scansione 3D automatizzata e per i flussi di lavoro industriali in cui precisione e flessibilità sono fondamentali. Grazie a sei assi di movimento, un raggio operativo di 919 mm, una capacità di carico massima di 5 kg e una ripetibilità di ±0,03 mm, il robot può eseguire movimenti avanzati attorno a geometrie complesse.
Vbot 9 è dotato di sensori di forza integrati a sei assi che monitorano in tempo reale il carico e i movimenti. Questo consente al robot di reagire rapidamente a contatti imprevisti e contribuisce a creare un ambiente di lavoro più sicuro quando opera in prossimità degli utenti.
Installazione rapida con controllo intelligente del robot
Metrohub è progettato per rendere più semplice l'implementazione della scansione 3D automatizzata negli ambienti di lavoro professionali. Grazie a diversi metodi di programmazione flessibili, gli operatori possono creare rapidamente sequenze di scansione avanzate senza ricorrere alla programmazione robotica tradizionale.
Con Drag-to-Teach, il robot può essere programmato guidandolo manualmente attraverso i movimenti desiderati. CAD-to-Path consente di creare automaticamente percorsi di scansione direttamente dai modelli CAD, mentre Vision-to-Path permette di generare percorsi di movimento efficienti basati su dati visivi.
La calibrazione automatica multi-posizione semplifica l'installazione e garantisce un'elevata precisione in tutta l'area di lavoro. In combinazione con la pianificazione automatizzata dei percorsi, queste funzionalità creano un flusso di lavoro efficiente per misurazioni ripetute e ispezioni in serie.
Collaborazione sicura tra persone e robot
Vbot 9 è progettato come robot collaborativo (cobot), in cui sicurezza e flessibilità rappresentano priorità fondamentali. I sensori di forza integrati a sei assi monitorano continuamente il movimento e il carico del robot, consentendo al sistema di reagire rapidamente a eventuali contatti imprevisti.
Questo rende Metrohub adatto agli ambienti di lavoro in cui persone e robot operano a stretto contatto, a condizione che l'installazione venga effettuata nel rispetto dei requisiti di sicurezza applicabili e delle necessarie valutazioni dei rischi. Il design compatto e le opzioni di programmazione flessibili consentono di adattare il sistema a un'ampia varietà di ambienti produttivi.
Software integrato per misurazione e reverse engineering
Metrohub è completamente integrato con l'ecosistema software Revopoint per l'analisi, la misurazione e lo sviluppo dei prodotti. Con Revo Measure, gli utenti possono eseguire ispezioni avanzate, confronti CAD, misurazioni GD&T, analisi delle nuvole di punti e generare report di misurazione dettagliati.
Per il reverse engineering, i dati acquisiti tramite scansione possono essere ulteriormente elaborati con Revo Design, dove le nuvole di punti e i dati 3D possono essere utilizzati come base per la creazione di modelli digitali e per proseguire il processo di progettazione.
La combinazione di Trackit, Vbot 9 e del software Revopoint crea un flusso di lavoro completo, dal componente fisico ai dati 3D analizzati fino al modello digitale finale.
Applicazioni
Revopoint Metrohub è progettato per i settori in cui elevata precisione, automazione e risultati di misurazione ripetibili sono essenziali. Il sistema è particolarmente adatto al controllo qualità, all'ispezione in produzione, alla digitalizzazione dei componenti e al reverse engineering.
- Controllo qualità e ispezione dimensionale
- First Article Inspection (FAI)
- Confronto CAD e analisi degli scostamenti
- Reverse engineering e sviluppo prodotto
- Scansione automatizzata in serie negli ambienti di produzione
- Digitalizzazione di parti meccaniche e componenti industriali
Metrohub rappresenta una soluzione flessibile per settori quali automotive, manifattura, ricerca e sviluppo e altre applicazioni in cui è richiesta un'acquisizione rapida e precisa di dati 3D.
Contenuto della confezione
- Scanner 3D a tracciamento ottico Revopoint Trackit
- Robot collaborativo Revopoint Vbot 9
- Tavola rotante elettrica
- Adattatore per scanner per robot
- Pulsante di arresto di emergenza
- Cavo Ethernet
- Alimentatore del robot
- 8 × barre di riferimento a forma di T
- Blocco di calibrazione
- Kit di viti e cacciavite
- Clip e supporti per cavi
- Software Revo Robot Automation
Una soluzione completa per la misurazione 3D automatizzata
Revopoint Metrohub combina scansione 3D ad alta precisione, automazione robotica e software avanzato per l'analisi in un unico sistema completo. Automatizzando le attività ripetitive di scansione e misurazione, le aziende possono creare flussi di lavoro più efficienti, migliorare i processi di controllo qualità e ridurre il tempo necessario per trasformare componenti fisici in dati digitali 3D accurati.
Grazie allo scanner 3D a tracciamento ottico Trackit, al robot collaborativo Vbot 9 e all'ecosistema software Revopoint, Metrohub offre una soluzione scalabile per i moderni ambienti produttivi, dove accuratezza, efficienza e ripetibilità sono fattori fondamentali.
